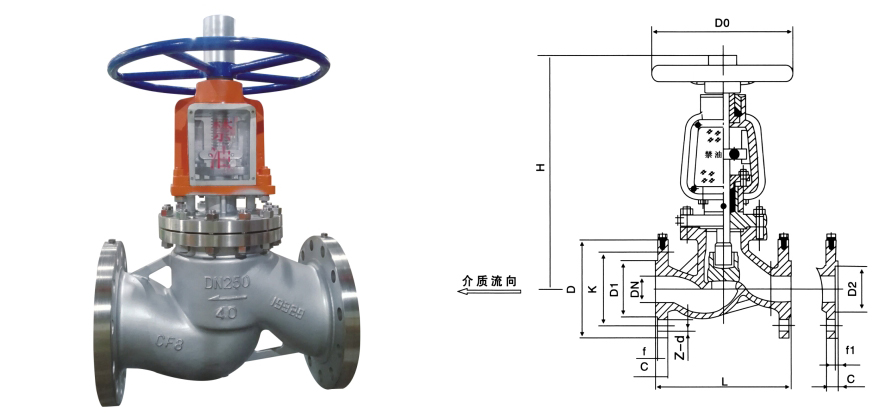

| 公稱(chēng)直徑 DN(mm) |
DO | D1 | D | K | L | t | C | Z-d | H |
| 150 | 450 | 210 | 280 | 240 | 480 | 3 | 24 | 8-Φ23 | 743 |
| 200 | 450 | 265 | 335 | 295 | 600 | 3 | 26 | 12-Φ23 | 850 |
| 公稱(chēng)直徑 DN(mm) |
DO | D1 | D | K | L | f | C | Z-d | H |
| 150 | 450 | 300 | 218 | 250 | 480 | 3 | 30 | 8-Φ25 | 740 |
| 200 | 450 | 360 | 278 | 310 | 600 | 3 | 34 | 12-Φ25 | 850 |
| 公稱(chēng)直徑 DN(mm) |
DO | D | D1 | D2 | K | L | f | f1 | C | Z-d | H |
| 150 | 450 | 300 | 218 | 204 | 250 | 480 | 3 | 4.5 | 30 | 8-Φ25 | 740 |
| 200 | 450 | 375 | 282 | 260 | 320 | 600 | 3 | 4.5 | 38 | 12-Φ30 | 850 |
