產品用途及特點
本公司生產的全銅氧氣過濾器適用于過濾氣體中的固態雜質起到凈化介質、保護管道閥門、設備等。氧氣過濾器是專為氧氣管網設計的一種特殊過濾器。在制造過程中經特殊工藝處理。該系列產品也適用于氯氣、空氣、氯氣等氣體。過濾液體中的固體雜質也可用該系列產品。
主要零件材料
| 零件名稱 |
材料 |
| 殼體 |
16-4硅黃銅 |
| 濾網 |
銅合金 |
| 襯圈 |
黃銅 |
| 墊圈 |
聚四氟乙烯 |
主要性能規范(YGY-40T)
| 公稱壓力MPa |
1.6 |
2.5 |
4.0 |
| 水壓強度試駿壓力MPa |
2.4 |
3.75 |
6.0 |
| 水壓密封試驗壓力MPa |
1.76 |
2.75 |
4.4 |
| 氣壓強度試驗壓力MPa |
1.76 |
2.75 |
4.4 |
| 氣壓密封試驗壓力MPa |
1.76 |
2.75 |
4.4 |
| ******工作壓力MPa |
1.6 |
2.5 |
4.0 |
| 工作溫度 |
-20~150℃ |
| 適用介質 |
氧氣、氮氣、空氣等 |

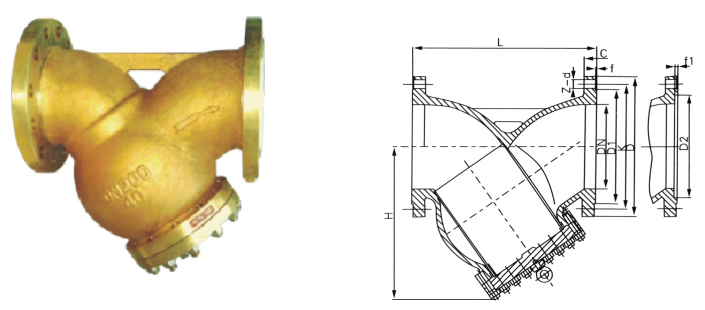

主要外形尺寸和連接尺寸
公稱壓力
MPa |
公稱直徑
DN(mm) |
D |
D1 |
D2 |
K |
L |
H |
C |
f |
f1 |
z-d |
| 4.0 |
100 |
230 |
160 |
150 |
190 |
345 |
272 |
24 |
3 |
4.5 |
8-Φ23 |
| 125 |
270 |
188 |
176 |
220 |
400 |
290 |
28 |
3 |
4.5 |
8-Φ25 |
| 200 |
375 |
282 |
260 |
320 |
533 |
440 |
38 |
3 |
4.5 |
12-Φ30 |
| 250 |
445 |
345 |
313 |
385 |
580 |
600 |
42 |
3 |
4.5 |
12-Φ34 |
| 300 |
510 |
408 |
364 |
450 |
705 |
610 |
46 |
4 |
4.5 |
16-Φ34 |
| 400 |
655 |
535 |
474 |
585 |
850 |
700 |
58 |
4 |
5 |
16-Φ41 |
