產品展示

產品用途及特點
本公司生產的氧氣過濾器適用于過濾氣體中的固態雜質起到凈化介質、保護管道閥門、設備等。氧氣過濾器是專為氧氣管網設計的一種特殊過濾器。
在制造過程中經特殊工藝處理。該系列產品也適用于氮氣、空氣、氯氣等氣體。過濾液體中的固體雜質也可用該系列產品。

主要性能規范(YGY-40T)
公稱壓力MPa 1.6 2.5 4.0
水壓強度試駿壓力MPa 2.4 3.75 6.0
水壓密封試驗壓力MPa 1.76 2.75 4.4
氣壓強度試驗壓力MPa 1.76 2.75 4.4
氣壓密封試驗壓力MPa 1.76 2.75 4.4
******工作壓力MPa 1.6 2.5 4.0
工作溫度 -20~150℃
適用介質 氧氣、氨氣、空氣等

要零件材料
零件名稱 殼體 分流錐 濾網 襯圈 墊圈
材料 不銹鋼 黃銅 銅合金不銹鋼 黃銅 聚四氟乙烯

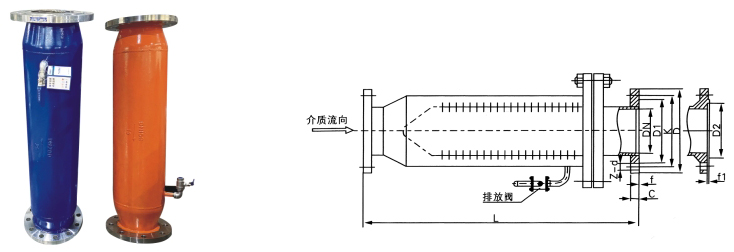

主要外形尺寸和連接尺寸

公稱壓力
MPa		 公稱通徑
DN(mm)		 D D1 K L H f Z-d
1.6 40 145 85 110 450 16 3 4-Φ18
50 160 100 125 510 16 3 4-Φ18
65 180 120 145 600 18 3 4-Φ18
80 195 135 160 620 20 3 8-Φ18
100 215 155 180 720 20 3 8-Φ18
125 245 185 210 820 22 3 8-Φ18
150 280 210 240 920 24 3 8-Φ23
200 335 265 295 1200 26 3 12-Φ23
250 405 320 355 1650 30 3 12-Φ25
300 460 375 410 1700 30 4 12-Φ25
350 520 435 470 1800 34 4 16-Φ25
400 580 485 525 2100 36 4 16-Φ30

主要外形及連接尺寸
公稱壓力
MPa		 公稱通徑
DN(mm)		 D D1 D2 K L C 　 f1 Z-d
2.5 40 145 85 　 110 450 18 3 　 4-Φ18
50 160 100 　 125 500 20 3 　 4-Φ18
65 180 120 　 145 600 22 3 　 8-Φ18
80 195 135 　 160 640 22 3 　 8-Φ18
100 230 160 　 190 770 24 3 　 8-Φ23
125 270 188 　 220 900 28 8 　 8-Φ25
150 300 218 　 250 1000 30 3 　 8-Φ25
200 360 278 　 310 1250 34 3 　 12-Φ25
250 425 332 　 370 1600 36 S 　 12-Φ30
300 485 390 　 430 1900 40 4 　 16-Φ30
350 550 448 　 490 2200 41 4 　 16-Φ34
400 610 505 　 550 2400 48 4 　 16-Φ34
4.0 40 145 85 76 110 460 18 3 4 4-Φ18
50 160 100 88 125 500 20 3 4 4-Φ18
65 180 120 110 145 600 22 3 4 8-Φ18
80 195 135 121 160 640 22 3 4 8-Φ18
100 230 160 150 190 770 24 3 4.5 8-Φ23
125 270 188 176 220 900 28 　 4.5 8-Φ25
150 300 218 204 250 1000 30 　 4.5 8-Φ25
200 375 282 260 320 1250 38 　 4.5 12-Φ30
250 445 345 313 385 1600 42 3 4.5 12-Φ34
300 510 408 364 450 1900 46 4 4.5 16-Φ34
350 570 465 422 510 2200 52 　 5 16-Φ34
400 655 535 474 585 2400 58 　 6 16-Φ41
