產品用途及特點
低溫截止閥主要用于管道系統在低溫狀態下對液氧、液氮等介質的截斷或接通。該系列產品的特點:
D閥門的流道為大圓狐過渡流線型，使介質在流道中的阻力較小;2填料密封有雙填料、單填料兩種形式可使用在不同的場合雙填料能有效地防止冷損，從而使密封效果得到加強，保證介質不外漏，并使手輪處于常溫下，啟閉靈活。
3低溫截止閥適用于低溫液體貯存設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
主要性能規范
| 公稱壓力MPa |
1.6 |
2.5 |
4.0 |
| 水壓強度試駿壓力MPa |
2.4 |
3.75 |
6.0 |
| 水壓密封試驗壓力MPa |
1.76 |
2.75 |
4.4 |
| 氣壓強度試驗壓力MPa |
1.76 |
2.75 |
4.4 |
| 氣壓密封試驗壓力MPa |
1.76 |
2.75 |
4.4 |
| ******工作壓力MPa |
1.6 |
2.5 |
4.0 |
| 工作溫度 |
-196~+40℃ |
| 適用介質 |
液氧、液氮等 |
主要零件材料
| 零件名稱 |
閥體 |
閥蓋 |
閥瓣 |
閥桿 |
手輪 |
墊片、填料 |
| 材料 |
不銹鋼 |
不銹鋼 |
鑄鋼 |
聚四氟乙烯 |

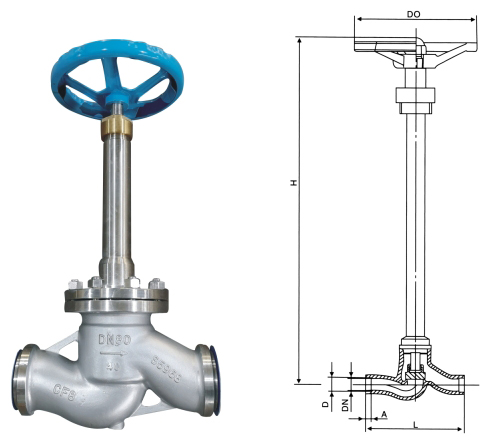

主要外形尺寸和連接尺寸
公稱壓力
MPa |
公稱直徑
DN(mm) |
DO |
D |
A |
L |
H |
| 4.0 |
15 |
65 |
18.5 |
10 |
100 |
210 |
248 |
300 |
| 20 |
120 |
25.5 |
10 |
125 |
240 |
296 |
340 |
| 25 |
120 |
28.5 |
10 |
125 |
240 |
296 |
340 |
| 32 |
140 |
38.5 |
15 |
160 |
315 |
439 |
435 |
| 40 |
140 |
45.5 |
15 |
160 |
315 |
439 |
435 |
| 50 |
200 |
57.5 |
20 |
180 |
360 |
460 |
460 |
| 65 |
200 |
70.5 |
20 |
200 |
360 |
460 |
460 |
| 80 |
240 |
89.5 |
30 |
220 |
390 |
500 |
500 |
| 100 |
240 |
108.5 |
30 |
240 |
390 |
500 |
500 |
