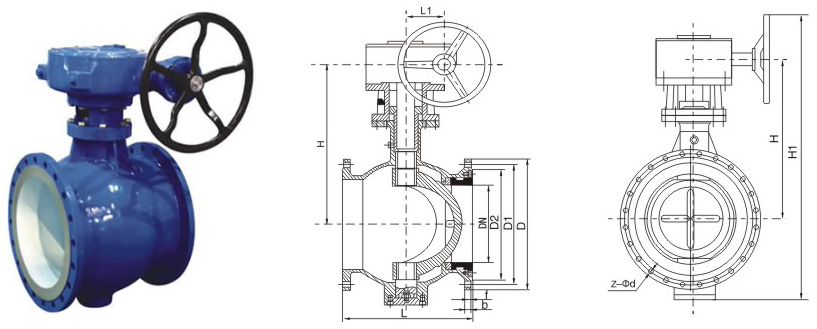

產品概述
PQ340側裝式偏心半球閥是在消化吸收德國CANALI公司生產的對夾式大流量直通閥(Maxmusievertle)的基礎上研制成功的，其結構采用偏心一契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸的密封，雙偏心結構在開啟時閥芯位于藏球室內，流量截面大，且閥門不被沖刷，關閉時悶芯不被沖刷，開啟時閥芯球面沿閥座漸近，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。第二個特點閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求，第三個特點密封嚴緊，輸送有害氣體可達零泄漏，第四個特點是密封副的閥芯留有補償量，當閥座磨損(閱座硬度低于閥芯)后，關閉時再轉動少許，仍能可靠密封，延長使用壽命，此外，用戶將壓緊螺母護掉，調整或更換后閥座仍可使用，避免了現行眾多閥門密封失效整合報廢的整端。因此堆焊不同合金(或組合球)雙金屬密封副的選配可以用于耐磨、耐腐蝕、耐高溫等且又要求嚴格密封的不同工業部門。
產品的主要用途及特點:
1、通用閥適用于污水處理、紙漿、城市來暖供熱等要求嚴緊的場合。
2、油化式工專用閥適用于原油、重油等各類油品、化工行業弱腐蝕、二相混流介質。耐溫可425C.3、燃氣專用閥適用于煤氣、天然氣、液化氣的輸送控制。產品結構特點是密封副堆焊不同的含鉻不銹鋼，密封嚴緊、抗腐蝕。4、料漿專用適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送。產品結構特點根據顧客需求介質、溫度要求不同，密封副堆焊閥芯用鉻銀釩合金堆焊，閥座采用鉻銀合金、鉻合金、不銹鋼合金焊條堆焊滿足不同料漿輸送的需要。5、煤粉灰渣專用閥適用于電廠、水力除渣或氣態輸送管道的控制。產品要求耐磨性能，閥芯采用組合球式雙金屬，具有相當高的剛度并非常耐磨，閥座采用整體耐磨堆焊或全堆焊，且具有硬密封球閥的優點。
半球閥的優點
1、閥座設計外臺階與閥體設計內臺階相配合的結構，非常有效的防止球體與閥座發生卡阻、閥座脫離等現象。
2、流通面積大無流阻，這是因為開啟后球體藏于閱臉內，無流阻直流通道，流道暢通不會出現積灰或卡死現象，壓力損失小，介質不會沉積在閥腔內3、開關輕便:由于偏心的原理，開啟時球體與閥座完全脫離開，無任何接觸，啟閉扭矩小，轉90度即可啟閉完成，操作輕便。4、密封可靠使用壽命長:在雙偏心的作用下本閥在關閉時，偏心球體與閥座越關越緊，完全達到良好的密封目的:半球切口的球體之間具有剪切和擠切作用，能有效的除去密封面的結垢或污垢，保持良好的密封。在雙偏心的作用下本閥在開啟時，球體與閥座完全脫離開，無與閥座任何接觸，球體與閥座不會產生摩擦，非常有效克服了傳統球閥的球體密封面與閱座密封面始終摩擦的問題，故密封面受到良好的保護。密封面耐磨，悶座與球體留有補償量，當閥座磨損后，關閉時再轉動少許，仍能可靠密封，另閥座可調整或更換，延長使用壽命。這是半球閥最顯著的特點。5、根據各種不同的溫度、不同的介質而生產各種不同的耐磨、耐腐蝕、耐高溫等產品。
主要性能范圍
| 公稱壓力 |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10 |
Class150 |
Class300 |
Class600 |
| 常溫******工作壓力(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10 |
2.0 |
5.0 |
10.0 |
| 殼體試驗壓力 |
0.9 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
15 |
3.0 |
7.5 |
15.0 |
| 氣密封試驗壓力 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
| 高壓密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
7.1 |
11 |
2.2 |
5.5 |
11.0 |
適用介質
及溫度℃ |
PQ40Fm型 |
水、蒸汽、紙漿等溶液 |
| PQ40Y型 |
天然氣、煤氣、液化氣、原油、重油 |
| PQ40Ym型 |
溶液、礦漿、氧化鋁粉、煤粉、煤灰、含塵氣體、廢渣等 |
| 驅動方式 |
蝸輪、氣動、電動、液動傳動 |
| 連接方式 |
法蘭、焊接 |
主要零件材料
| 閥體壓板 |
GB |
WCB |
ZG1Cr18Ni9Ti |
ZGOCr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
| ASTM |
A216 WCB |
CF8 |
CF8M |
WC9 |
| 球體 |
GB |
WCB+銘 |
1Cr18Ni9Ti表面特殊處理 |
OCr18Ni12Mo2Ti表面特殊處理 |
25Cr2Mo1V表面特殊處理 |
| ASTM |
A216 WCB+銘 |
304+HF |
316+HF |
F22a+HF |
| 閥桿 |
GB |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
| ASTM |
420 |
304 |
316 |
F22a |
| 閥座 |
GB |
Q235A+PTFE堆焊 |
1Cr18Ni9Ti /PTFE |
0Cr18Ni12Mo2Ti/PTFE |
25Cr2Mo1V/PTFE |
| ASTM |
420/PTFE |
304/PTFE |
316/PTFE |
F22a/PTFE |
| 填料 |
GB |
柔性石墨Graphite |
柔性石墨Graphite |
柔性石Graphite |
柔性石墨 |
| ASTM |
柔性石墨Graphite |
柔性石墨Graphite |
柔性石墨Graphite |
柔性石墨 |
| 螺栓 |
GB |
35 |
OCr18Ni9 |
OCr18Ni9 |
15Cr1Mo1V |
| ASTM |
A193B7 |
A320-B8 |
A320-B8 |
A193B16 |
| 螺母 |
GB |
45 |
OCr18Ni9 |
OCr18Ni9 |
20CrMot |
| ASTM |
A194B7 |
194-8 |
194-8 |
A194-4 |
說明:1、設計與制作標準按照GB/T26146-2010或CJ/T283-2017的規定。
2、產品法蘭連接尺寸按GB/9113.1-2000，ASME/ANSI16.5規定的突面法蘭:
3、結構長度參考GB12221-2005，ASNE B16.10的規定;
4、壓力試驗按GB/T13927-92，API598的要求。
訂貨需知
1、硬(軟)密封偏心半球閥有不同的溫度級別、不同的使用介質,請需方訂貨時必須注明使用溫度、介質。
2、需方若需要超越現有的操作方式、規格、尺寸及材料范圍的硬(軟)密封偏心半球閥,本廠也可單獨設計制造,但必須在訂貨合同中注明。
