產品展示

產品結構特點
經過特殊工藝處理的球體與閥座，特別適用于較高溫度及含各種粉塵與固體顆粒的介質。1、采用特別設計的補償性可動金屬閥座結構，
密封可靠。
2、本系列球閥應按規定流向使用。
3、本系列球閥可配多種驅動裝置。

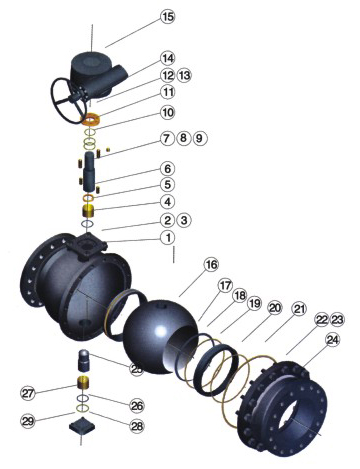

序號 零件名稱 序號 零件名稱
1 閥桿孔 16 球體
2 螺柱 17 O型圈
3 螺母 18 閥座
4 O型圈 19 彈簧
5 軸套 20 墊片
6 隔圈 21 螺柱
7 閥桿 22 螺母
8 鍵 23 閥蓋
9 鍵 24 下軸
10 O型圈 25 O型圈
11 墊片 26 調整墊
12 壓蓋 27 下端蓋
13 螺釘 28 螺釘
14 O型圈 　 　
15 蝸輪蝸桿
傳動裝置		 　 　

產品性能規范
壓力等級 試驗壓力 磅級
1.6 2.5 4.0 6.4 10.0 150 300 400 600
公稱壓力 殼體試驗 2.4 3.75 6.0 9.6 15.0 3.03 7.5 10.2 12.0
密封試驗 1.76 2.75 4.4 7.04 11.0 2.2 5.5 7.48 11.0
適用工況 適用介質 紙漿、漿料、粉塵及含各種固體顆粒的介質
適用溫度 -190~≤550℃
適用規范 設計制造 GB12237-89      API6D  JPI7S-48
法蘭尺寸 JB79-59、GB9113、HG20592-97  ANSI B16.5 JIS B2212-2214
結構長度 GB1221-89  ANSI B16.10  AIS B202
檢驗試驗 JB/T9092-99    GB/T13927-92    API 598

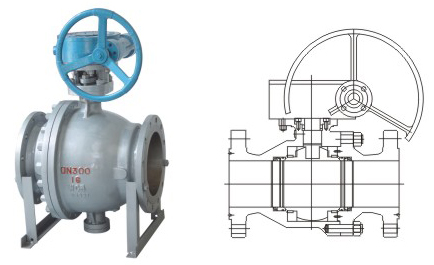

主要外形和連接尺寸
公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 尺  寸(mm)
L D D1 D2 b f Z-pd H(347型）
1.6MPa 50 220 160 125 100 16 3 4-18 　
65 241 180 145 120 18 3 4-18 　
80 283 195 160 135 20 3 8-18 　
100 305 215 180 155 22 3 8-18 　
125 356 245 210 185 22 3 8-18 　
150 394 280 240 210 24 3 8-23 305
200 457 335 295 265 26 3 12-23 398
250 533 405 355 320 30 3 12-25 495
300 610 460 410 345 30 4 12-25 580
350 686 520 470 485 34 4 16-25 625
400 762 580 525 485 36 4 16-30 720
450 864 640 585 545 40 4 20-30 770
500 914 705 650 608 44 4 20-34 840
600 1067 840 770 718 48 4 20-41 920
700 1245 910 840 788 50 5 24-41 990
2.5MPa 50 220 160 125 100 20 3 4-18 　
65 241 180 145 120 22 3 8-18 　
80 283 195 160 135 22 3 8-18 　
100 305 230 190 160 24 3 8-23 　
125 381 270 220 188 28 3 8-25 　
150 403 300 250 218 30 3 8-25 305
200 502 360 310 278 34 3 12-25 398
250 568 425 370 332 36 3 12-30 495
300 648 485 43G 390 40 4 16-30 580
350 762 550 490 448 44 4 16-34 625
400 838 610 550 505 48 4 16-34 720
450 914 660 600 555 50 4 20-34 770
500 991 730 660 610 52 4 20-41 840
600 1067 840 770 718 56 5 20-41 920
700 1245 955 875 815 60 5 24-48 990

主要外形和連接尺寸
公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 尺    寸(mm)
L D D1 D2 b f Z-pd H(347型）
4.0MPa 50 220 160 125 100 20 3 4-18 　
65 241 180 145 120 22 3 8-18 　
80 283 195 160 135 22 3 8-18 　
100 305 230 190 160 24 3 8-23 　
125 381 270 220 188 28 3 8-25 　
150 403 300 250 218 30 3 8-25 305
200 502 375 320 282 38 3 12-30 398
250 568 445 385 345 42 3 12-34 495
300 648 510 450 408 46 4 16-34 580
350 762 570 510 465 52 4 16-34 625
400 838 655 585 535 58 4 16-41 720
450 914 680 610 560 60 4 20-41 770
500 991 755 670 612 62 4 20-48 840
600 1143 890 795 730 62 5 20-54 920
700 1346 995 900 835 68 5 24-54 990
6.4MPa 50 292 175 135 105 26 3 4-23 　
65 330 200 160 130 28 3 8-23 　
80 356 210 170 140 30 3 8-23 　
100 432 250 200 168 32 3 8-25 　
125 508 295 240 202 36 3 8-30 340
150 559 340 280 240 38 3 8-34 435
200 660 405 345 300 44 3 12-34 　
250 787 470 400 352 48 3 12-41 　
300 838 530 460 412 54 4 16-41 　
350 889 595 525 475 60 4 16-41 　
400 991 670 585 525 66 4 16-48 　
450 1092 670 630 570 70 5 20-48 　
500 1194 800 705 640 70 5 20-54 　
600 1232 930 820 750 76 5 20-58 　
